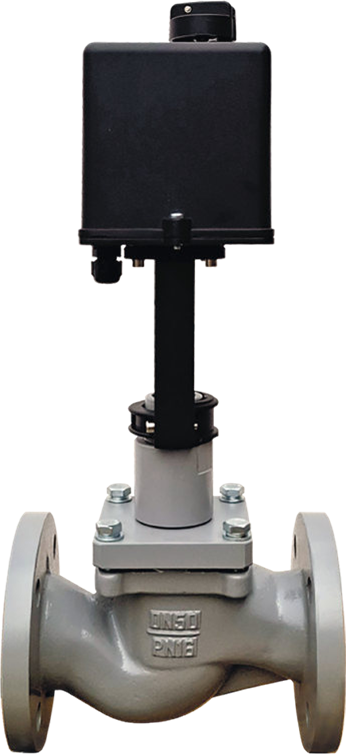

ЗРК 25с945п Ду 80 - клапан запорно-регулирующий с электроприводом LEA-2500 с диаметром условного прохода 80 мм

ЗРК 25с945п Ду-80 - Клапан запорно-регулирующий фланцевый с электроприводом LEA-2500 в корпусе из легированной стали ТУ 3742-024-36329069-2011

НАЗНАЧЕНИЕ

Запорно-регулирующий клапан ЗРК 25с945п-80 с электроприводом LEA-254 (-2500) в копрусе из легированной стали  - исполнительное устройство, предназначеное для автоматического регулирования расхода не агрессивных к материалам деталей клапана сред, в том числе воды, пара в системах теплоснабжения, отопления, горячего (ГВС) и холодного (ХВС) водоснабжения, вентиляции и других технологических системах.

Управление запорно-регулирующим клапаном ЗРК 25ч945п Ду-80 осуществляется с помощью контроллера (ПИД-регулятора).

РАСШИФРОВКА МАРКИРОВКИ :

• З - запорно
• Р - регулялирующий
• К - клапан

• 25 - код товарной группы "Регулирующие клапаны"
• С - материал корпуса - легированная сталь Ст25Л
• 9 - код типа привода (электрический)
• 45 - номер модели

• П - материал уплотнения - паронит
• 80 - диаметр условного прохода =80 мм

УСТРОЙСТВО, РАБОТА ПРИНЦИП ДЕЙСТВИЯ ЗАПОРНО-РЕГУЛИРУЮЩИХ КЛАПАНОВ С ЭЛЕКТРОПРИВОДОМ LEA - ЗРК-25С945П-80

Конструктивно, ЗРК 25с945п (Ду 80 мм) состоит из следующих основных узлов:

• клапана регулирующего;
• электрического привода LEA-2500.

Схема устройства запорно-регулирующего клапана ЗРК-25с945-П Ду=80 мм с электроприводом LEA 2500

1 – корпус, 2 – седло, 3 – плунжер с уплотнительным кольцом, 4- стакан разгрузки, 5 – манжета, 6 – сальник, 7 – шток, 8 – гайка, 9 – муфта, 10 – хомут с двумя винтами, 11 - электропривод

ДОСТОИНСТВА ЗАПОРНО-РЕГУЛУЛИРУЮЩИХ КЛАПАНОВ ЗРК 25с945п Ду-80 С ЭЛЕКТРОПРИВОДОМ LEA-2500 :

• регулирование происходит в автоматическом режиме;
• возможность использования в системах с давлением регулируемой среды до 2,5 МПа (25 кгс/см2);
• простота и надежность конструкции;
• быстродействие срабатывания;
• плавность регулирования;
• отсутствие протечки в затворе (класс герметичности "А);
• использование качественых комплектующих;
• применение системы разгрузки позволяет снизить давление действующее на плунжер клапана и снижает усилие на его перемещение;
• конструкция позволяет увеличить максимально допустимый перепад давления на запорно-регулирующих клапанах и добиться снижения себестоимости регулирующих клапанов за счет применения приводов меньшей мощности;
• все внутренние детали клапана: плунжер, седло, шток, система разгрузки изготовлены из нержавеющей стали Ст 12Х18Н10Т;
• соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его износе;
• конструкция запорного клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода;
• покраска корпусов и других деталей клапанов выполнена полимерной порошковой краской;
• простота настройки и технического обслуживания;
• клапаны ремонтопригодны;
• быстрые сроки изготовления;
• доступная цена;

• поддержание заданного давления, расхода, уровня, перепада давления, температуры в системах отопления, холодного и горячего водоснабжения жилых, административных и производственных зданий;
• тепловые сети и пункты, котельные, бойлерные, предприятия ЖКХ;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА ЗРК-25С-945П-80 :

Перед запорно-регулирующим клапаном ЗРК 25с945П-80 рекомендуется устанавливать сетчатый фильтр;

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЗРК-25С945П-80 С ПРИВОДОМ LEA-2500

Рекомендуемые схемы подключения запорно-регулирующих клапанов ЗРК 25С945П-80

На подающем трубопроводе в закрытой системе ГВС

На подающем трубопроводе при независимом присоединении системы отопления к тепловой сети

На подающем трубопроводе при зависимом присоединении системы отопления к тепловой сети

На обратном трубопроводе в закрытой системе ГВС

На обратном трубопроводе при независимом присоединении системы отопления к тепловой сети

На обратном трубопроводе при зависимом присоединении системы отопления к тепловой сети

РЕКОМЕНДАЦИИ ПО МОНТАЖУ КЛАПАНОВ ЗРК 25С945П Ду=80 мм С ПРИВОДОМ LEA-2500 :

• Перед установкой на объекте клапан необходимо проверить на соответствие комплектности поставки, отсутствие механических повреждений и состояние крепежных соединений, соединение клапана ЗРК 25с-945п Ду-80 мм) с электроприводом, легкость перемещения штока с помощью ручного дублера (перемещение должно быть плавным без рывков).

• Запорно-регулирующий клапан ЗРК-25с945п (Ду 80) мм должен быть заземлен медным проводом сечением не менее 2,5 мм2.

• Все работы по монтажу и демонтажу электрического привода и обслуживанию производить только при отключенном напряжении питания и давления в клапане.

• Присоединение клапана к трубопроводу – фланцевое. Крепление к ответным фланцам осуществляется болтами или шпильками через прокладку.

• Прямой участок до и после клапана ЗРК 25с945п -80 должен быть не менее 5 условных диаметров. При установке клапана направление входа среды определяется стрелкой на корпусе

• Перед пуском системы непосредственно после монтажа все клапаны должны быть открыты и должна быть произведена тщательная промывка и продувка системы.
• Электрический привод должен подсоединяться к сети и внешним управляющим системам в соответствии с требованиями и со схемами подключения, приведенными в руководстве по эксплуатации - паспорте на LEA-2500 и в приложении А.

• Конечные выключатели электропривода настроены таким образом, что клапан ЗРК 25с945п работает в диапазоне от полного открытия до полного закрытия.
• Регулировку крайних положений следует производить в том случае, если данная регулировка не устраивает пользователя (см. Инструкция по монтажу и эксплуатации электропривода LEA-2500).

• Техническое обслуживание клапана в процессе эксплуатации сводится к периодическим осмотрам и профилактическим проверкам.

При периодическом осмотре, проводимом не реже одного раза в месяц, проверяют:

• герметичность уплотнения соединения к клапану;
• надежность крепления электропривода на месте установки;
• крепление кожуха электродвигателя;
• надежность соединения штока с исполнительным элементом.

Профилактическое обслуживание проводится не реже одного раза в квартал и заключается в следующем:

• проверяется плавность хода (движение штока без заеданий и рывков).
• Один раз в год рекомендуется проводить ревизию всех узлов и деталей клапана.
• При ревизии необходимо обратить внимание на наличие задиров и забоин на сопряженных поверхностях движущихся деталей и разъемных соединений.
• Проверить состояние паронитовых прокладок и сальникого узла.
• Все обнаруженные неисправности следует устранить, а изношенные детали заменить.

Разборку запорно-регулирующего клапана ЗРК 25c945п проводить в следующей последовательности:

• отсоединить электропривод от клапана;
• снять электропривод;
• снять с клапана фланец;
• извлечь сальниковый узел с фланца;
• разобрать соединение плунжера;
• вынуть шток.
• сборку клапана производить в последовательности, обратной разборке.

КОМПЛЕКТ ПОСТАВКИ :

ХРАНЕНИЕ ЗАПОРНО-РЕГУЛИРУЮЩИХ КЛАПАНОВ ЗРК 25С945П-80 С ПРИВОДОМ LEA-2500

• В помещении для хранения не должно быть среды, вызывающей коррозию деталей клапана.

ТРАНСПОРТИРОВКА ЗАПОРНО-РЕГУЛИРУЮЩИХ КЛАПАНОВ ЗРК 25с945п Ду-80 мм

• Для транспортировки упакованных в транспортную тару запорно-регулирующих клапанов может быть использован любой вид транспорта (крытый), при транспортировании самолетом – только в герметизированных, отапливаемых отсеках, при соблюдении условий транспортирования ихранения по группе 4(Ж) ГОСТ 15150-69.

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ЗАПОРНО-РЕГУЛИРУЮЩЕГО КЛАПАНА 25с945п-80 с ЭЛЕКТРОПРИВОДОМ LEA-2500

• Технические условия ТУ 3742-024-36329069-2011
• Руководство по эксплуатации паспорт (инструкции)
• Инструкция по монтажу и эксплуатации электропривода LEA
• Декларация о соответствии
• Приложение к декларации

ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заявки на поставку запорно-регулирующего клапана ЗРК 25с945п-80 необходимо указать :

• Диаметр условного прохода, мм;
• Материал корпуса;
• Давление среды в системе, МПа (кгс/см2);
• Модель электропривода;
• Условную пропускную способность, м3/час;
• Количество изделий, шт.

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при заказе запорно-регулирующего клапана с диаметром условного прохода 80 мм, в корпусе из легированной стали Ст25Л с электрическим приводом исполнительного механизма LEA для регулирования расхода воды в системе с условным давлением до 2,5 МПа с условной пропускной способностью до 100 м3/час :

• Клапан запорно-регулирующий ЗРК 25с945п-80-100-LEA-2500 ТУ 3742-024-36329069-2011


	Если при оформлении заказа возникли трудности с выбором технических характеристик прибора, попробуйте воспользоваться подсказкой в верхней части страницы. Исходя из имеющейся технической задачи, выберите единственный, наиболее подходящий или близкий по значению для каждого из представленных параметров номинал, воспользовавшись соответствующей полосой прокрутки.
	Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• Производитель гарантирует соответствие запорно-регулирующих клапанов ЗРК 25С945П (Ду-80 мм) требованиям технических условий завода-изготовителя при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 12 месяцев со дня ввода изделия в эксплуатацию, но не более 18 месяцев с момента отгрузки.
