МП-У3 - манометр железнодорожный одно-стрелочный показывающий без подсветки циферблата, диапазоны измерений до 40 кгс/см2, корпус 100 мм, радиальный штуцер с задними фланцами

НАЗНАЧЕНИЕ

Манометр  железнодорожный показывающий однострелочный с радиальным штуцером, задним фланцем (бортом) МП-У3 ТУ 25-02.1803I5-78 предназначен для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142, 502, 134а и 404а, в том числе - с наличием масел, в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах в режиме реального времени.

РАСШИФРОВКА МАРКИРОВКИ :

• М - манометр
• П - показывающий

• У - код климатического исполнения : для макроклиматического района с умеренным климатом

• 3 - код категории размещения : для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.

Устройство, работа и принципиальная схема

• метод измерений : прямого действия;
• функциональное назначение : показывающий;
• форма представления показаний : стрелочный (аналоговый);
• метрологическое назначению : рабочий;
• технологическое назначение : технический общепромышленного исполнения;
• диаметр корпуса : 100 мм;
• пределы измерений : 0...40 кгс/см2 (0...4,0 МПа);
• Класс точности : 1,5;%

ДОСТОИНСТВА МОДЕЛИ :

• измерение давления без использования дополнительных источников энергии;
• сравнительная простота и надежность конструкции;
• повышенная степень защиты от пыли и влаги в базовом исполнении;
• доступная цена;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Пределы измерений :
кгс/см2	0-40
МПа	0-4
Диапазон измерений избыточного давления от 0 до 75% диапазона показаний
Измеряемая среда	воздух; вода; пар; жидкость, топливо, масло, хладон
Класс точности	1,5
Диаметр показывающей части, мм	100
Расположение штуцера	радиальное (подключение к процессу - снизу)
Степень защиты от влаги и пыли	IP50
Используемые материалы :
корпус	алюминиевый сплав
стекло	оконное
манометрическая трубчатая пружина	медный сплав; железно-никелевый сплав (в зависимости от предела измерения и вида среды)
держатель	медный сплав
механизм	медный сплав, нержавеющая сталь
Резьба присоединительного штуцера :
метрическая	М20х1,5-8g
дюймовая	G1/2-B
коническая	К1/2
Климатические исполнения :	У3; Т2
Температура окружающего воздуха, °C
для У3	от -55 до +70
для Т2	от -55 до +70
Устойчивость к механическим воздействиям и вибрациям	модель выдерживает воздействие вибрации в диапазоне частот от 5 до 80 Гц с амплитудой 0,075 мм и ускорением 9,8 м/с2 (группа N3 по ГОСТ Р 52931-2008)
Масса прибора, кг, не более	0,8
Габаритные размеры корпуса, мм:	110х145х59
Полный средний срок службы, лет, не менее	10
Межповерочный интервал, лет	2
Гарантийный срок эксплуатации (со дня ввода в эксплуатацию)	3

	по согласованию с Заказчиком манометры могут поставляться с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления. для измерения давления в местах, с пульсацией измеряемой среды, приборы должны использоваться только в комплекте с демпфирующим устройством ДВ; при необходимости возможно нанесение технологической черты на циферблат (в примечании к заказу обязательно указывается на какой отметке); оптимальный рабочий предел измерений должен находиться в 2/3 шкалы прибора.
	не допускается производить измерение давления горячей среды без устройств, понижающих ее температуру до +60°C.

МАРКИРОВКА ИЗДЕЛИЙ :

На циферблат прибора наносят:

• единицу измерений давления;

• класс точности или условное обозначение класса точности;
• условное обозначение рабочего положения прибора, если оно отличается от нормального;
• наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.

На циферблате, корпусе или табличке также наносят:

• условное обозначение прибора;
• знак Государственного реестра — по ГОСТ 8.383;
• логотип производителя.

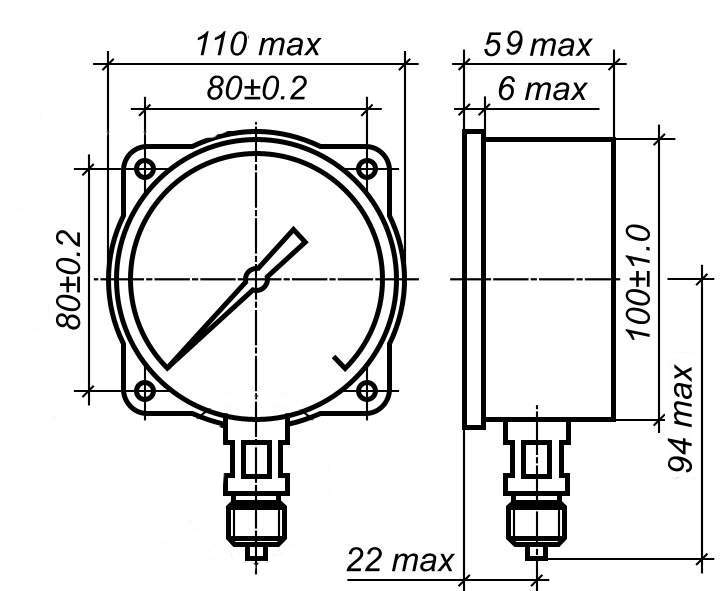

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Радиальное расположение штуцера с фланцами (бортом)

Присоединительный штуцер

• Изделия предназначены для монтажа с приборной панелью или без нее.
• Место установки прибора должно обеспечивать удобство обслуживания и хорошую видимость шкалы.
• В рабочем положении прибора его штуцер расположен по вертикали (при необходимости возможно отклонение от наблюдателя до 75 гр.)
• Монтаж и эксплуатация манометров должны производиться в соответствие действующими «Правилами устройства электроустановок» и настоящим руководством по эксплуатации.
• Присоединение к источникам давления следует производить при помощи трубопроводов и накидных гаек. При навертывании накидных гаек штуцеры приборов необходимо поддерживать гаечным ключом.
• В качестве уплотнения под резьбовые штуцеры следует применять прокладки-из фибры, кожи, свинца и мягкой меди. Не допускается применение пакли и сурика.
• Изделия не должны подвергаться влиянию перекосов трубопроводов и их деформации.
• Категорически запрещается нагружать прибор давлением, превышающим его верхнее значение диапазона показаний.
• Демпфирующие устройства необходимо устанавливать на подводящих магистралях через переходники в непосредственной близости от прибора.
• Не допускается производить какие-либо работы по устранению дефектов приборов, присоединение и отсоединение их от подводящих магистралей, не проверив по шкале отсутствие давления в системе.

КОМПЛЕКТ ПОСТАВКИ

ПОВЕРКА ПРИБОРА

• -//- все приборы при выпуске из производства калибруются и поверяются метрологической службой производителя - ОАО Манотомь.
• Служба аккредитована на право поверки средств измерений и зарегистрирована в Реестре под №1004. Шифр поверительного клейма “БПМ”, которое ставится на корпус прибора с тыльной стороны.
• ЦСМ - по требованию потребителя за дополнительную плату* приборы могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
• П.Пас. - по заказу за дополнительную плату* ставится печать поверителя в паспорт прибора.
• № Свид. - по требованию заказчика за дополнительную плату* выдается номерное свидетельство на приборы.

• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 "МЕТОДИКА ПОВЕРКИ".

• Межповерочный интервал - 2 года.

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

• Технические условия 25-02.1803I5-78

• Руководство по эксплуатации
• Паспорт

• Свидетельство об утверждении типа средств измерений
• Сертификат соответствия требованиям промышленной безопасности
• Приложение 1
• Приложение 2
• Разрешение на применение
• Информационное письмо о применении

ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заявки на поставку ЖД-манометра необходимо указывать :

• тип прибора (маркировка, модель);
• верхнее значение диапазона показаний - рабочее избыточное давление (P изб);
• единицы измерения давления (МПа, кгс/см² и т.д.);

• климатическое исполнение и категорию размещения прибора в соответствии с ГОСТ 15150;
• класс точности;
• конструктивное исполнение (расположение штуцера, наличие демпфера или демпфирующего устройства);
• резьба штуцера;

• наименование измеряемой среды при специальном исполнении прибора (кислород, марка хладона);
• наличие предельной отметки шкале (технологическая черта): например, 2/3);
• дополнительная поверка, калибровка и пломбирование (по требованию потребителя) – П.П.Пл;
• наличие заводского номера на шкале;
• количество изделий.

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при записи или заказе железнодорожного однострелочного манометра МП-У3 с радиальным расположением штуцера для измерения  избыточного давления воды для условий эксплуатации У3 с пределом измерений  от 0 до 4,0 МПа, класса точности 1,5, со степенью защиты от пыли и влаги IP50 с резьбой штуцера М20х1,5 :

• МП-У3 4,0 МПа ТУ ТУ 25-02.1803I5-78

НАЦЕНКИ НА ПРИБОРЫ К БАЗОВОЙ ЦЕНЕ :

ДОПОЛНИТЕЛЬНЫЕ НАЦЕНКИ НА ПРИБОРЫ :

	Если при оформлении заказа возникли трудности с выбором технических характеристик прибора, попробуйте воспользоваться подсказкой в верхней части страницы. Исходя из имеющейся технической задачи, выберите единственный, наиболее подходящий или близкий по значению для каждого из представленных параметров номинал, воспользовавшись соответствующей полосой прокрутки.
	Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• ООО Промприбор-66 гарантирует соответствие приборов требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 36 месяцев со дня ввода изделия в эксплуатацию.

• ООО Промприбор-66 несет ответственность за скрытые дефекты прибора  независимо от срока гарантии.

	Ориентировочный срок изготовления и готовности к отгрузке - 35-45 календарных дней.
	Транспортная тара (упаковка), в которой осуществляется отгрузка товара,  является невозвратной и оплачивается дополнительно.
	В зависимости от объема заказа возможно предоставление скидки от действующей цены.

Поставка по России - в любой регион.
