ТКП-160Сг-М2 - термометр сигнализирующий конденсационный манометрический вибростойкий показывающий, циферблат 160 мм, Т-баллон 16мм из латуни
ТКП-160Сг-М2 - термометр сигнализирующий конденсационный манометрический вибростойкий показывающий (термосигнализатор) ТУ 25-02091870-81
СНЯТЫ с производства с 01.01 2015 года!
|
|
|
Термометр манометрический конденсационные показывающие сигнализирующий (термосигнализатор) ТКП-160Сг-М2 ТУ25-02091870-81 предназначен для непрерывного измерения контактным дистанционным способом температуры воды, масла и других жидкостей, неагрессивных к материалу термобаллона, в т.ч в условиях вибрации и одновременного цикличного управления внешними электрическими цепями нагревательных элементов или установок в режиме реального времени.
 |
|
- Т- термометр
- К - конденсационный
- П - показывающий
- 160 - диаметр циферблата = 160 мм
- Сг - сигнализирующий
- М - модифицированный
- 2 - номер модификации
 |
|
- возможность измерения и контроля температуры в автоматическом и цикличном режиме в заданных пределах в соответствие с режимами технологических процессов в режиме реального времени;
- надежность конструкции;
- виброустойчивость;
- нечувствительность к внешним магнитным полям;
|
|
| Диапазоны измерений, °С | (-25…+75); (0…+120); (+100…+200) |
| Класс точности | 1,5; 2,5 |
| Длина соединительного капилляра термометра, м | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 |
| Глубина погружения термобаллона, мм | 160; 200; 250; 315; 400; 500; 630; 800; 1000 |
| Диаметр термобаллона, мм | 16 |
| Напряжение внешних коммутирующих цепей переменного тока, В | |
| для исполнения УХЛ2 и Т2 | до 220 В частотой 50 Гц |
| для исполнения УХЛ2 и Т2 | до 250 В частотой 60 Гц |
| Разрывная мощность контактов показывающего устройства, В·А | 50 |
| Заполнитель термосистемы в зависимости от (в °С) термометров: | |
| - от -25 до +75 | хладон 22 ГОСТ 8502 |
| - от 0 до +120 | метил хлористый технический ГОСТ 12794 |
| - от +100 до +200 | ацетон ГОСТ 2718 |
| Вид защитной оболочки капилляра | медная (А) |
| полиэтиленовая (Б) | |
| Пределы допускаемой основной приведенной погрешности, %: | |
| - для термометров класса точности 1,5 | ± 1,5 от диапазона измерений |
| - для термометров класса точности 2,5 | ± 2,5 от диапазона измерений |
| Предел допускаемой основной приведенной погрешности для первой трети шкалы не должен быть более, %: | |
| - для термометров класса точности 1,5 | ± 2,5 |
| - для термометров класса точности 2,5 | ± 4,0 |
| Предел допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства, не более, % |
|
| - для приборов класса точности 1,5 | ± 2,5 |
| - для приборов класса точности 2,5 | ± 4,0 |
| Вариация показаний термометра | не превышает абсолютного значения предела допускаемой основной погрешности |
| Климатические исполнения : |
УХЛ2; Т2; ТВ3 |
| Температура окружающего воздуха, °C | |
| для УХЛ2 | от -50 до +60 |
| для Т2 | от -10 до +55 |
| для ТВ3 | от -10 до +55 |
| Степень защиты приборов от воздействия пыли и влаги | IP43 |
| Относительная влажность окружающего воздуха, % | не более 95 (при температуре +35 °C) |
| Эксплуатационная законченность | изделия третьего порядка по ГОСТ 12997-84 |
| Устойчивость к механическим воздействиям | виброустойчивый (группа L3) по ГОСТ 12997-84 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С не превышают | не превышают ± 0,4 % от диапазона измерений и увеличивается по сравнению с указанными на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра на 0,01 % от диапазона измерений |
| Перегрузка от температуры измеряемой среды | превышает верхний предел на 4 % от диапазона измерений |
| Термометр устойчив и прочен к воздействию синусоидальных вибраций | группе исполнения N2 ГОСТ 12997, но в диапазоне частот от 50 до 700 Гц |
| Термобаллон термометра виброустойчив: | |
| - при виброускорении, м/с2 | 100 в диапазоне частот от 5 до 3600 Гц |
| - с амплитудой колебаний, мм, не более | 1,5 |
| Термометр устойчив к воздействию одиночных ударов с параметрами: | |
| - длительность ударного импульса, мс | 0,5 - 30 |
| - пиковое ускорение, м/с2 | 50 |
| - общее число ударов, не менее | 1000 |
| Давление измеряемой среды до, МПа: |
1,6 |
| - с защитной гильзой, МПа |
25 |
| Присоединительная резьба, мм | М27×2-6g |
| Норма вероятности безотказной работы термометров за наработку 2000 ч. по каждой функции | 0,98 |
| Масса термометра, кг, не более | 2,5 |
| Габаритные размеры, мм: | |
| - корпус, мм | 160×160×88,5 |
| - термобаллон, мм | высота - 110, диаметр 16 |
| Материал термобаллона | латунь ЛС-59-1 |
| Материал корпуса | алюминиевый сплав АК-12ПЧ |
| Полный средний срок службы, лет, не менее | 10 |
 |
|
 |
|
На циферблате термометра ТКП-160Сг-М2 должны быть нанесены:
- обозначение (наименование модели);
- единицы измерения;
- класс точности;
- порядковый номер;
- год выпуска;
- товарный знак предприятия-изготовителя;
- знак утверждения типа средств измерений.
 |
|
 |
|
|
Кол-во в упаковке |
Масса, кг |
Габаритные размеры, мм. |
|||
|
прибора |
в упаковке |
L |
B |
H |
|
|
18 |
4,5 |
56,45 |
774 |
662 |
340 |
|
9 |
4,5 |
50,9 |
774 |
662 |
190 |
|
6 |
4,5 |
34,8 |
774 |
442 |
190 |
|
4 |
4,5 |
23,7 |
554 |
442 |
190 |
|
2 |
4,5 |
13,7 |
554 |
232 |
190 |
 |
|
 |
|
 |
|
|
1 шт.
|
|
1 экз.
|
|
1 экз.
|
|
1 шт. |
|
1 шт.
|
|
 |
|
- Поверка сигнализирующих манометрических термометров ТКП-160Сг-М2 осуществляется в соответствии с ГОСТ 8.305 Термометры манометрические. Методы и средства поверки.
- Межповерочный интервал 1 год.
 |
|
- Технические условия ТУ 25-02091870-81
- Руководство по эксплуатации 2В2.820.219 РЭ
- Паспорт 2В2.820.219 ПС
- Свидетельство об утверждении типа средств измерений RU.С.32.000.А № 18998

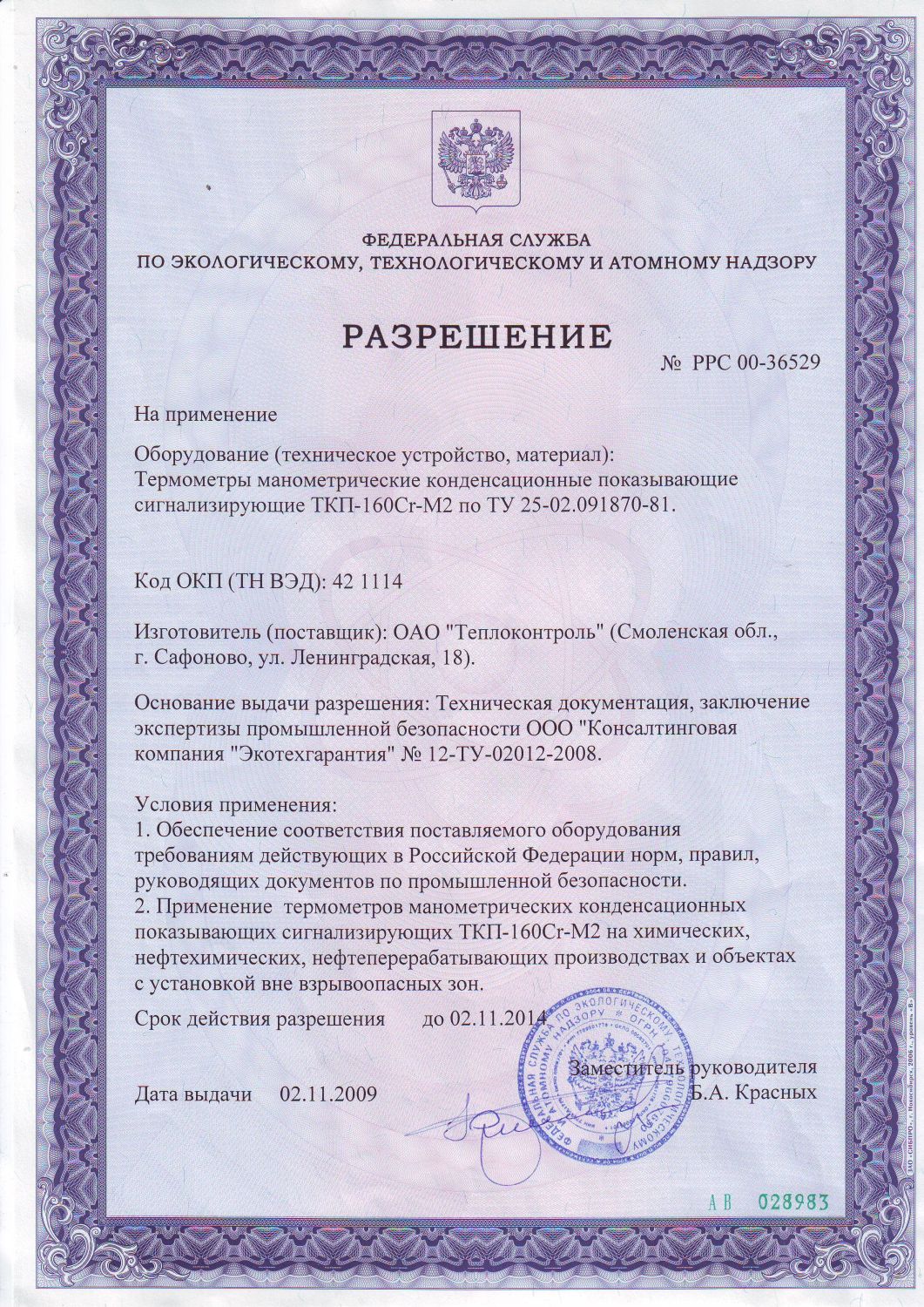

- Разрешение на применение № РРС 00-36529
- Описание типа средств измерений
 |
|
При оформлении заказа на поставку сигнализирующих манометрических показывающих термометров ТКП-160Сг-М2 необходимо указывать :
- диапазон измерения температуры;
- класс точности;
- длину капилляра (дистанционной связи);
- вид защитной оболочки капилляра;
- глубину погружения термобаллона;
- климатическое исполнение;
- наличие (отсутствие) защитной гильзы (изготавливается и поставляется за дополнительную плату);
- количество приборов.
 |
|
