УРРД-НО-РПД - регуляторы перепада давления прямого действия "нормально открытые" - регулирование "после себя"

НАЗНАЧЕНИЕ

Универсальные регуляторы перепада давления УРРД-РПД-НО предназначены для автоматического поддержания заданного перепада давлений, постоянного давления «после себя», а также расхода (с использованием диафрагмы) воды, водяного и перегретого пара, водного раствора этиленгликоля, жидких нефтепродуктов, топлива, масла и других жидких, газообразных и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных на вводах жилых, общественных, промышленных зданий, объектах теплоснабжения, водоснабжения, насосных станциях, тепловых пунктах и других технологических объектах.

Относятся к автоматическим устройствам прямого действия, работающим без внешнего источника энергии.

РАСШИФРОВКА МАРКИРОВКИ :

• У - универсальный
• Р - регулятор
• Р - расхода

• Д - давления

• Н - нормально

• О - открытый (регулирование "после себя", клапан закрывается при повышении давления)
• "РПД" - тип сборки : регулирование перепада давления


УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ УРРД-РПД

Принцип действия регуляторов перепада давления УРРД-НО (РПД) основан на уравновешивании силы, создаваемой разностью давлений регулируемой среды на мембране чувствительного элемента силой упругой деформации пружины сжатия.

Возникшее при этом усилие на мембране через шток передается на затвор. Заданное значение регулируемого перепада давления определяется усилием настроечной пружины.

Схема устройства регулятора УРРД-РПД-НО, регулирование "после себя"

1 – корпус, 2 – седло, 3 – плунжер, 4 – шток, 5 – сальниковый узел, 6 – привод гидравлический мембранный, 7 – настроечная пружина, 8 – винт или гайки настройки давления.

• При отклонении разности давлений от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению затвора в нужную сторону и поддержанию регулируемого перепада давления в заданных пределах.

• При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор УРРД-НО (РПД).

• В сборке регуляторов перепада давления с нормально открытым регулирующим клапаном импульс регулируемого параметра подаётся в верхнюю полость мембранного узла.

ДОСТОИНСТВА РЕГУЛЯТОРОВ ПЕРЕПАДА ДАВЛЕНИЯ УРРД-НО (РПД) :

• не требуется внешних источников энергии (работает от энергии регулируемой среды);
• абсолютно герметичный сальниковый узел, не требующий обслуживания;
• регулирование происходит в автоматическом режиме;

• простота и надежность конструкции;
• возможность выбора диапазона регулирования;
• быстродействие срабатывания
• возможность выбора материала корпусных деталей в зависимости от места установки давления в системе и температуры регулируемой среды;
• возможность регулирования давления перегретого пара с температурой до 350°С;

• доступная цена;
• разгруженный по давлению клеточный клапан;
• конструкция регулятора исключает возможность деформации штока и перекоса клапана;
• уплотнение в затворе «металл по металлу»;
• высоконадежная мембрана из EPDM;
• применение различных материалов для мембран, с высокими прочностными и температуростойкими характеристиками;
• плавность регулирования;

• небольшая величина нерегулируемой протечки в затворе;
• простота настройки и технического обслуживания;
• регуляторы ремонтопригодны.

• поддержание заданного перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий;
• тепловые пункты, котельные, бойлерные;

• поддержание разности давлений пара в охладительных установках;
• стабилизация давления воды в системах холодного водоснабжения и т.п.

Регуляторы перепада давления прямого действия УРРД-РПД-НО - автоматически действующая трубопроводная арматура, снабженная чувствительным элементом, управляющим приводом плунжера. В качестве чувствительного элемента используется мембрана;

Конструктивно состоят из двух узлов: регулирующий орган (клапан) и привод этого клапана (чувствительный или измерительный узел). Привод осуществляется от энергии регулируемой среды.

Схема сборки - НО - нормально открытая, регулирование "после себя" (клапан закрывается при повышении давления).

Регулирование давления по данной схеме - поддержание заданной величины разности давлений на участке трубопровода после регулятора (по направлению движения регулируемой среды). Клапан регулятора перепада давления «после себя» в исходном состоянии открыт.

Тип сборки - РПД – полная комплектация, регулятор может использоваться для поддержания постоянного давления, перепада давлений, а также расхода (с использованием диафрагмы).

Материал корпуса регулятора УРРД-НО (РПД) :

• СЧ20 (серый чугун) - базовое исполнение;
• легированная сталь Ст25Л (рекомендуется при установке регуляторов в системах с рабочим избыточным давлением до 2.5 МПа и температурой регулируемой среды до 150°С);

Применяемые материалы :

• Плунжер – Сталь 40Х13 (X40Cr13)
• Седло – Латунь ЛС59; (сталь 40Х13 (Х40Сr13) – под заказ)
• Мембрана – Этилен-пропиленовый каучук EPDM (NBR/FPM – под заказ)
• Уплотнение сальникового узла – фторкаучук (FPM)


В соответствие с нормативно-технической документацией регуляторы перепада давления УРРД-НО выпускаются со следующими диаметрами условных проходов, Ду, мм : 15, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200.

Предел регулирования давления, (МПа) : 0,01-0,07; 0,05-0,3; 0,1-0,63; 0,3-1,2.

Тип соединения с трубопроводом при подключении регуляторов в систему - фланцевый. Присоединительные размеры фланцев по ГОСТ 12815-80.

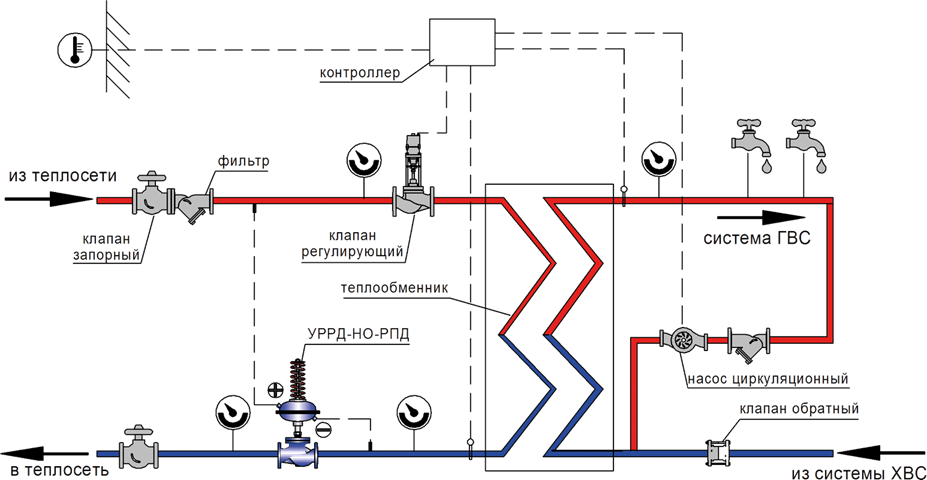

• Установка регулятора разности давлений УРРД-НО (РПД), монтаж подводящих линий производится в строгом соответствии со схемой регулирования и схемой отбора давления.

• Регулятор должен быть установлен в трубопровод таким образом, чтобы направление движения среды соответствовало стрелке на корпусе.

• Соединительные (импульсные) линии выполняются медными трубками М3-М10х1 ГОСТ 617-72 длиной до 650 мм.

• Регулятор УРРД имеет фланцевый корпус, крепление его на трубопроводе осуществляется посредством болтов или шпилек.

• Регулятор давления УРРД-НЗ устанавливается в положении, указанном на рисунке на горизонтальном участке трубопровода, удобном для обслуживания и проведения ревизии, настройки и ремонта.




  МОНТАЖНОЕ ПОЛОЖЕНИЕ УРРД-НЗ-РПД :

  Регуляторы перепада давления УРРД-РПД-(НО) с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.






• Прямой участок до и после регулятора должен быть не менее 5 условных диаметров. При регулировании давления жидкости, во избежание засорения узла клапана, перед регулятором рекомендуется устанавливать сетчатый фильтр.


• В местах забора импульсов необходимо предусмотреть запорные краны, позволяющие отключать давление от импульсных линий.


• При малых расходах теплоносителя или большом перепаде давления до и после регулятора УРРД-НО для стабилизации колебания давления на импульсную линию между регулятором и объектом устанавливают стабилизирующий дроссель (игольчатый вентиль).

• РР-НО, РПДС-НО, УРРД-М, УРРД-2, УРРД-3, 18С7Нж;

При подборе регулятора перепада давления прямого действия УРРД-РПД-(НО) необходимо обратить внимание на ряд факторов, определяющих эффективность и надежность работы изделия :

• диапазон регулирования (давление среды, в пределах которой регулятор может выполнять регулировку);
• зона пропорциональности (отклонение давления от заданного значения, при котором клапан полностью открыт или закрыт), зависящее от диапазона регулирования. (для регуляторов данного типа составляет 20% от верхнего предела настройки);
• DN - номинальный диаметр отверстия, (условного прохода) используется для унификации типоразмеров всей трубопроводной арматуры;
• PN - номинальное давление – максимально допустимое рабочее избыточное давление при температуре рабочей среды 20°С, при котором допускается длительная безаварийная эксплуатация регулятора. Для регуляторов данного типа не должно превышать 1,6МПа;
• KN - коэффициент пропускной способности – расход воды при температуре 20°С, при котором перепад давления на входе и выходе клапана составляет 1 бар (используется при гидравлическом расчете для вычисления потерь напора в системах отопления).

Выбор диаметра условного прохода регулятора разности давлений УРРД-НО производится по значению расчетной пропускной способности Кv для определения которой приведена номограмма.

• Пропускная способность определяется в зависимости от расчетного расхода регулируемой среды Gp в м3/час при заданных значениях перепада давлений на регуляторе ∆Р рег. в МПа.

• При подборе диаметров регуляторов перепада давления УРРД рекомендуется, чтобы его пропускная способность была больше расчетной на 20%.

ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заявки на поставку регулятора перепада давления УРРД-НО необходимо указать :

• диаметр условного прохода (Ду), мм;
• диапазон регулирования перепада (пределы настройки);
• температуру регулируемой среды;
• рабочее избыточное давление в системе;

• материал корпусных деталей;
• условную пропускную способность, Кv, м3/ч
• тип сборки;

• количество изделий.

ПРАЙС-ЛИСТ (ЦЕНЫ)

	Более подробная информация с описанием каждой модели, ее цены, габаритных размеров, массы, руководств по эксплуатации и сертификатов производителя представлена выше.
	В зависимости от объема заказа возможно предоставление скидки от действующей цены.
