ИСВП-ГР-21М1 - Гидрометрическая вертушка (измеритель скорости водного потока) с ИСО (цифровой индикацией показаний с выходом на ПК RS-232)

ИСВП-ГР-21М - Измеритель скорости водного потока (гидрометрическая вертушка) с измерителем скорости оборотов (ИСО), цифровой индикацией показаний c выходом на ПК RS-232 ТУ 4312-001-78803295-2008

Измеритель скорости водного потока (гидрометричесая вертушка) ИСВП-ГР-21М - высокоточный прибор, предназначенный для измерений осреднённой во времени скорости водного потока в открытых естественных и искусственных руслах водоёмов (рек, каналов).

Измеритель скорости водного потока ИСВП представляет собой модернизацию гидрометрической вертушки типа ГР-21М, в которой механический контакт с редуктором i = 1:20 заменен на магнитоуправляемый контакт, что позволяет получать один электрический сигнал (импульс) на каждый полный оборот лопастного винта.

Измеритель скорости течения воды ИСВП-ГР-21-М является компактным автономным переносным устройством, которое состоит из датчика (вертушки) с двумя сменными лопастными винтами диаметром 120 мм и 70 мм, преобразователя скорости водного потока ИСО-1 и связывающего их сигнального провода.

Конструкция и установочные размеры гидрометрической вертушки ИСВП-ГР-21М позволяют жестко фиксировать её на гидрометрической штанге (рейке) диаметром 28 мм, например, ГР-56, ГР-56М, или на рыбовидном грузе при осуществлении измерений.

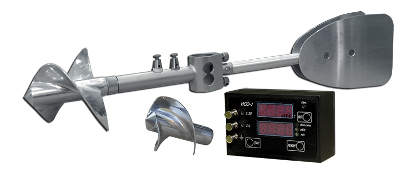

Гидрометрическая вертушка ИСВП-ГР-21М  и её комплектующие элементы размещены в удобном транспортировочном кейсе относительно небольших размеров.

ФУНКЦИОНАЛ ИЗМЕРИТЕЛЯ СКОРОСТИ ОБОРОТОВ (ПРЕОБРАЗОВАТЕЛЯ) ИСО-1 :

• подсчет количества сигналов немасштабной вертушки, поступивших на вход преобразователя;
• подсчет количества сигналов масштабной вертушки, поступивших на вход преобразователя;
• измерение частоты вращения лопастного винта вертушки, усредненной за время измерения;
• вычисление средней скорости водного потока за время измерения;
• индикация времени измерения;
• отображение результатов измерения на индикаторе;
• выдача визуальных сигналов для оповещения оператора о вращении лопастного винта вертушки, индикация включения измерителя и признака разряда батарей;
• сохранение последнего измеренного значения частоты вращения и скорости водного потока в энергонезависимую память прибора после выключения питания.

РАСШИФРОВКА МАРКИРОВКИ ПРИБОРА :

• И — измеритель
• С — скорости
• В - водного
• П — потока
• ГР - гидрометрический
• 21 - номер модели
• М - модернизированный


ДОСТОИНСТВА ИЗМЕРИТЕЛЕЙ СКОРОСТИ ВОДНОГО ПОТОКА (ГИДРОМЕТРИЧЕСКОЙ ВЕРТУШКИ) ИСВП-ГР-21М :

• относительная простота и удобство в эксплуатации;
• относительно компактные габаритные размеры и малая масса;
• высокая точность измерений;
• стабильность метрологических характеристик в широком диапазоне температур;

• цифровая индикация показаний;
• широкий диапазон измерений скорости течения воды;
• современная элементная база;
• выход на компьютер RS-232;

• высокая надёжность в работе;

• хорошая эргономика;
• низкое энергопотребление;
• отсутствие смазочных материалов в конструкции подвески лопастного винта;
• автономная, независимая от внешних стационарных источников электроэнергии, работа;

• совместимость измерителя скорости оборотов ИСО-1 со всеми типами вертушек, выпускавшимися ранее: ГР-55, ГР-99, ИСТ;
• доступная цена.

• водное хозяйство (средство для организации учета и контроля расходов воды в системах водоснабжения и водоотведения промышленных предприятий);
• мелиорация;
• научно-исследовательские изыскания;
• системы ЖКХ;
• мониторинг сбросов сточных вод;
• определения напорно-расходных характеристик гидрометрических лотков;
• метрология (как средство для градуировки и проверки стационарных средств измерения расхода жидких сред);


УСТРОЙСТВО, РАБОТА, ПРИНЦИП ДЕЙСТВИЯ ИЗМЕРИТЕЛЯ СКОРОСТИ ВОДНОГО ПОТОКА -  ГИДРОМЕТРИЧЕСКОЙ ВЕРТУШКИ ИСВП-ГР-21М :

• Принцип действия измерителя скорости водного потока ИСВП-ГР-21М основан на пропорциональной зависимости частоты вращения лопастного винта гидрометрической вертушки от скорости набегающего водного потока;
• При каждом обороте лопастного винта, с помощью магнитоуправляемого контакта (МК), находящегося в корпусе вертушки ГР-21М, замыкается электрическая цепь постоянного тока на входе измерителя скорости оборотов ИСО-1.

Конструктивно основными составляющими измерителя скорости водного потока ИСВП являются :

• гидрометрическая, однооборотная вертушка ГР-21М1 (первичный преобразователь) с двумя сменными лопастными винтами диаметром 120 и 70 мм;
• измеритель скорости водного потока ИСО-1 (вторичный преобразователь).

Схема устройства измерителя скорости водного потока ИСВП-ГР21М

• Скорость течения набегающего водного потока и частота вращения лопастного винта вертушки имеет функциональную зависимость.
• Гидрометрическая вертушка ГР-21М1 вырабатывает электрический сигнал на каждый оборот лопастного винта.
• В результате вращения лопастного винта 11 с помощью герметизированного магнитоуправляемого контакта (далее –геркон) 15 и постоянного магнита 14. на клеммах 19, 20 вырабатывается сигнал в виде электрических импульсов с частотой следования, равной частоте вращения лопастного винта (один импульс за один оборот винта).

Электрические импульсы по сигнальным проводам подаются на клеммы входа «1:1» преобразователя, где обрабатываются для последующей индикации на дисплее результатов измерений в виде:

• значения интервала времени измерений, с;
• значения количества входных импульсов (замыканий геркона), имп.;
• значения средней за время измерений частоты вращения лопастного винта, об/с; – значения осредненной во времени скорости водного потока, м/с.

Гидрометрическая вертушка ГР-21М состоит из корпуса 1, ходового механизма 2 и лопастного винта 11 (диаметром 120 мм или 70 мм).

Ходовой механизм монтируется на оси 2, входящей в корпус 1 и фиксируемой стопорным винтом 3. Ходовой механизм состоит из:

1. двух радиально-упорных подшипников 7, зажимаемых специальной гайкой 10 между наружной 8 и внутренней 9 распорными втулками;
2. муфты зажимной 12, закрепляющей лопастной винт 11 на ходовом механизме, входящем в полость лопастного винта.

• В задней части лопастного винта 11 запрессован постоянный магнит 14, который при прохождении над герконом 15, расположенном в торце корпуса 1, замыкает последний.
• Один вывод геркона соединен электрически с корпусом 1, а другой через контакт-прижим 13 и токопровод 18 с клеммой сигнальной 19, к которой подключено положительным полюсом электрическое питание постоянным током. На клемму 20 (корпус) подается постоянное напряжение отрицательного полюса.

• Гидрометрические вертушки имеют встроенное программное обеспечение. Конструкция прибора исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 года: высокий. Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителей.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ СКОРОСТИ ВОДНОГО ПОТОКА (ВЕРТУШКИ ГИДРОМЕТРИЧЕСКОЙ) ИСВП-21М :

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ИЗМЕРИТЕЛЯ СКОРОСТИ ПОТОКА (ГИДРОМЕТРИЧЕСКОЙ ВЕРТУШКИ) ИСВП-ГР-21М :

Лопастные винты

1 – кожух; 2 – державка; 3 – большой лопастной винт (d=120 мм) ; 4 – винтовой наконечник;

5 – изолированная клемма; 6 – клемма; 7 – постоянный магнит

Измеритель скорости оборотов ИСО-1

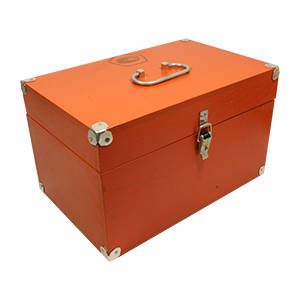

Транспортировочный кейс

Подготовка измерителя скорости водного потока к использованию :

 Гидрометрическая вертушка ИСВП-ГР-21М укомплектовывается двумя лопастными винтами.

• Винт диаметром 120 мм – компонентный, позволяющий измерять проекцию скоростного вектора (компонент         вектора) на ось вертушки при косоструйном, относительно гидрометрического створа, течении.

Его применение целесообразно при работе со штанги без стабилизатора. При этом вертушка располагается так, чтобы ее ось была перпендикулярна направлению гидрометрического створа

• Винт диаметром 70 мм – некомпонентный.

Его применяют при работе с троса при скоростях течения более 2 м/с.

При гидрометрических работах в потоках глубиной менее 3-х метров вертушку крепить на штанге (рейке) ГР-56 - рисунок слева При больших глубинах вертушку со стабилизатором направления подвесить на тросе с обтекаемым гидрометрическим грузом при помощи карабинов 22 - рисунок справа

Вертушка на гидрометрической рейке ГР-56	Вертушка с гидрометрическим грузом ГР

Подготовка гидрометрической вертушки ИСВП-ГР-21М к проведению гидрометрических работ выполняется в следующей последовательности:

• открыть футляр, вынуть из него корпус вертушки с ходовой частью и лопастным винтом; – удалить консистентную смазку с деталей ходовой части (у вертушек с заводской консервацией), для чего отвинтить зажимную муфту 12, вращая по часовой стрелке, далее отвинтить стопорный винт 3 и извлечь ходовую часть с осью из полости лопастного винта 11;
• детали ходовой части тщательно промыть керосином, проверить легкость вращения шарикоподшипников, выдержать в трансформаторном масле разобранную ходовую часть вертушки.
• затем ось собранной ходовой части 2 вставить в лопастной винт 11 и зафиксировать стопорным винтом 3 в корпусе 1, завинтив зажимную муфту 12. Далее легким поворотом от руки или дутьем на лопастной винт проверить легкость вращения ходовой части. Лопастной винт должен вращаться свободно, без толчков.
• При работах с использованием гидрометрической штанги серии ГР-56, корпус вертушки ИСВП-ГР-21М надеть на штангу и закрепить на ней двумя зажимными винтами 4.

• После этого собирают электрическую сигнальную цепь. К изолированной клемме 19 вертушки присоединить провод от положительного полюса батареи, а к корпусной клемме – другой провод. До погружения вертушки в воду, по отображению сигнала на дисплее преобразователя, проверить надежность работы контактного механизма вертушки и сигнальной цепи.







ПОРЯДОК РАБОТЫ С ИЗМЕРИТЕЛЕМ СКОРОСТИ ТЕЧЕНИЯ ВОДЫ ИСВП-ГР-21М :

При измерении скорости водного потока в работе с измерителем необходимо соблюдать следующий порядок.

• Установить вертушку на средство погружения ее в воду. Для этой цели использовать либо штангу (работа со штангой), либо гидрометрический груз (работа с троса).
• При работе со штангой вертушку жестко закрепить двумя зажимными винтами 4 на расстоянии, задаваемом от нижнего опорного конца при определении осредненной во времени скорости потока по вертикали.
• При работе с троса вертушку закрепить на стойке или кронштейне-выносе гидрометрического груза (типа ПИ-1 и др.). Возможно также крепление вертушки со стабилизатором 6 на вертлюге 21 с помощью карабинов 22.
• Присоединить к вертушке штатный сигнальный провод.
• Подключить сигнальный провод вертушки к преобразователю. При использовании сигнального провода с двумя проводниками (работа со штангой) его наконечники присоединить непосредственно к клеммам преобразователя «1:1».



ПРИ ПОДКЛЮЧЕНИИ К КЛЕММАМ ПРЕОБРАЗОВАТЕЛЯ СИГНАЛЬНОГО ПРОВОДА СТРОГО СОБЛЮДАТЬ ПОЛЯРНОСТЬ ВКЛЮЧЕНИЯ.



• Разместить преобразователь в удобном месте на средстве переправы (в лодке, катере, на мостике, в люльке) или расположить его на груди, подвесив на ремне.
• Погрузить вертушку в заданную точку водотока. При работе с вертушкой на штанге необходимо после упора ее конца о дно водотока повернуть штангу так, чтобы продольная ось вертушки была направлена перпендикулярно измерительному створу.
• Нажать кнопку ВКЛ. При этом на дисплее преобразователя должна появиться информация предыдущего измерения, автоматически сохраняемая преобразователем при его выключении.

Подготовка к работе и порядок работы с преобразователем изложены в руководстве по эксплуатации «Измеритель скорости водного потока ИСО-1. Руководство по эксплуатации МЕКР.402141.001 РЭ»

• Нажать кнопку СТАРТ.
• Последовательным нажатием кнопки РЕЖИМ выбрать одну из величин (количество сигналов, поступающих от гидрометрической вертушки; частоту вращения лопастного винта гидрометрической вертушки; осредненную скорость водного потока за время измерений), результат измерений которой будет отображаться на дисплее преобразователя.
• По окончании измерений сосчитать показания с дисплея преобразователя.
• Установить вертушку в другую точку потока и повторить порядок работы, описанный ранее.
• После проведения измерений вертушку и принадлежности к ней протереть сухой тряпкой и уложить в футляр вертушки.
• Электрический провод после работы тщательно обмыть, обтереть тряпкой, намотать на катушку и вложить в футляр вертушки.
• По возвращении после измерений в помещение вертушку просушить, полость корпуса вертушки промыть чистым керосином.
• Наружную часть корпуса вертушки и хвостовое оперение обтереть ветошью, смоченной небольшим количеством масла.
• Ходовую часть вертушки разобрать (кроме шарикоподшипников), и все детали промыть в керосине для удаления грязи, необходимо обратить внимание на полость, где располагается постоянный магнит, она должна быть чистая, без металлических частиц и грязи.
• Вертушку собрать безлопастного винта, тщательно промыть в ванночке с чистым керосином (полость лопастного винта промыть отдельно). После того, как стечет керосин, в полость лопастного винта залить трансформаторное масло в количестве 6 мл, а затем окончательно собрать ходовую часть.

ПРИМЕНЯТЬ ДРУГОЕ МАСЛО КРОМЕ ТРАНСФОРМАТОРНОГО ЗАПРЕЩАЕТСЯ, ТАК КАК ОНО МОЖЕТ СОДЕРЖАТЬ ВРЕДНЫЕ ПРИМЕСИ, ВЫЗЫВАЮЩИЕ ОКИСЛЕНИЕ ИЛИ ОБРАЗУЮЩИЕ СГУСТКИ, ЧТО ОТРАЗИТСЯ НА ТОЧНОСТИ ПОКАЗАНИЙ ВЕРТУШКИ.

• Чистить и обтирать каждую часть вертушки следует очень аккуратно, чтобы не погнуть и не испортить. Внутренние части вертушки промывать струей керосина из резиновой груши или ершиком.

• Техническое обслуживание измерителя при его использовании по назначению, ожидании, хранении и транспортировании должно быть направлено на поддержание его работоспособности или исправности.
• Под ожиданием понимается нахождение изделия в состоянии готовности к использованию по назначению.
• Техническое обслуживание измерителя ИСВП-ГР-21М при его использовании по назначению выполняется эксплуатационным персоналом.
• Порядок технического обслуживания измерителя после его использования по назначению описан в "Руководстве по эксплуатации" в п.4.4.2-4.4.4.
• Техническое обслуживание измерителя скорости оборотов ИСО-1 проводить в порядке, указанном в соответствующем руководстве по эксплуатации.
• В период эксплуатации хранить измеритель скорости водного потока ИСВП-ГР-21М в помещениях при температуре воздуха от 5 до 40°С, относительной влажности воздуха до 80 % и при отсутствии паров кислот, щелочей и других едких веществ, вызывающих коррозию.
• Ремонт гидрометрической вертушки ИСВП-ГР-21М производится при выходе из строя соответствующих составляющих его частей на предприятии-произвдителе.

УПАКОВКА

• Измеритель скорости водного потока ИСВП-ГР-21М упаковывается в футляр (транспортировочный кейс), согласно нормативно-технической документации производителя. Данный футляр используется для транспортирования и хранения измерителя при его эксплуатации.
• Упаковка комплекса соответствует ГОСТ 9181-74. В качестве транспортной упаковки используются дощатые и фанерные ящики. Составные части в упаковке закреплены в целях исключения перемещения при транспортировании.
• Утилизацию тары и упаковочных материалов проводить по усмотрению Потребителя.
• Футляр гидрометрической вертушки ИСВП-ГР-21М не пломбируется.

ХРАНЕНИЕ

• Вертушка гидрометрическая ИСВП-ГР-21М требует аккуратного обращения и ухода в процессе эксплуатации, транспортирования и хранения на складе.
• Измеритель скорости потока, поступивший на склад потребителя и предназначенный для эксплуатации не ранее чем через 6 месяцев со дня поступления, от транспортной упаковки может не освобождаться и храниться в упакованном виде при следующих условиях хранения :

  • температура окружающего воздуха, °С: от минус 40 до плюс 50;
  • относительная влажность воздуха при температуре 25°С, % - до 98;

• В помещении для хранения не должно быть пыли, паров кислот и щелочей, а также газов, вызывающих коррозию.
• Гарантийный срок хранения 6 месяцев с момента изготовления.

ТРАНСПОРТИРОВКА

• Измеритель скорости водного потока (гидрометрическая вертушка) ИСВП-ГР-21М в упакованном виде может осуществляться всеми видами транспорта, за исключением авиационного, в негерметизированных отсеках при условии защиты от прямого воздействия осадков и пыли.
• Условия транспортирования вертушек в упаковке соответствуют условиям хранения 2, для значений температуры окружающего воздуха от минус 50 до плюс 50 °С.
• Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

УТИЛИЗАЦИЯ

• Измерители скорости водного потока ИСВП-ГР-21М не представляют опасности для жизни и здоровья человека и окружающей среды.
• Утилизацию приборов, не подлежащих восстановлению или отработавших свой срок, проводить по усмотрению потребителя.

КОМПЛЕКТ ПОСТАВКИ

ПОВЕРКА ГИДРОМЕТРИЧЕСКОЙ ВЕРТУШКИ ИСВП-ГР-21М

• Поверка осуществляется по документу МП 2550-0298-2018 «ГСИ. Измерители скорости водного потока ИСВП-ГР-21М1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «06» апреля 2018 г. декабря 2011 г.

Основные средства измерений, применяемые при поверке (характеристики не хуже) :

• Рабочий эталон единицы скорости водного потока в соответствии с РД 52.08.828-2015 «Ведомственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,01 до 5,00 м/с»;
• Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
• Знак поверки наносится на свидетельство о поверке и на бумажную пломбу.
• Знак утверждения типа наносится краской на укладочный ящик и типографским способом на титульный лист эксплуатационной документации.
• Сведения о методах измерений приведены в эксплуатационном документе.

Сведения об утверждении типа средств измерений

• Тип средства измерений утвержден в порядке, установленном законодательством Российской Федерации об обеспечении единства измерений.
• Свидетельство об утверждении типа средств измерений измерителей скорости водного потока ИСВП-ГР-21М1 RU.C.29.001.A № 31767/1 со сроком действия до 18.05.2023 выдано на основании решения Федерального агентства по техническому регулированию и метрологии, оформленного приказом от 18.05.2018 № 962.
• Знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
• Межповерочный интервал -2 года. Методика поверки – МЕКР.304.117.000 ДБ.

МАРКИРОВКА ГИДРОМЕТРИЧЕСКОЙ ВЕРТУШКИ ИСВП-ГР-21М :

На корпус вертушки наносят маркировку, содержащую следующую информацию:

• наименование предприятия – изготовителя;
• наименование изделия; – заводской номер;
• год изготовления;
• наименование страны-изготовителя;
• Знак утверждения типа средств измерений наносится краской на укладочный ящик и типографским способом на титульный лист руководства по эксплуатации

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ИСВП-ГР-21М :

• ТУ 4312-001-78803295-2008 Измерители скорости водного потока ИСВП-ГР-21М1. Технические условия.
• Руководство по эксплуатации
• Свидетельство об утверждении типа средств измерений

• Описание типа средств измерений
• Методика поверки МП 2550-0298-2018
• ГОСТ 8.486-83 ГСИ Государственная поверочная схема для средств измерений скорости водного потока.
• ГОСТ 15126-80 Средства измерения скорости течения воды. Вертушки гидрометрические речные. Общие технические требования.

ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заявки на поставку измерителя скорости водного потока (гидрометрической вертушки) ИСВП-ГР-21М и ИСО-1 необходимо указать :

• наименование модели;
• количество приборов (шт.).

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при оформлении заявки на поставку гмдрометрической вертушки с выходом на ПК с поверкой :

Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

ГАРАНТИИ ПРОИЗВОДИТЕЛЯ

• Изготовитель гарантирует соответствие измерителя скорости водного потока (гидрометрической вертушки) ИСВП-ГР-21М основным требованиям ТУ 4312-001-78803295-2008 при соблюдении потребителем правил эксплуатации, хранения и транспортирования.
• Гарантийный срок 12 месяцев с момента ввода прибора в эксплуатацию, но не более 18 месяцев с даты изготовления.
• Гарантийный срок хранения 6 месяцев со дня отгрузки.
• Гарантии производителя не распространяются на элементы питания.
• Изготовитель оставляет за собой право вносить изменения, как в эксплуатационную документацию, так и в конструкцию измерителя скорости течения воды ИСВП-ГР-21М1, не влияющие на точность измерений и улучшающие условия эксплуатации, без предварительного   уведомления пользователей.
