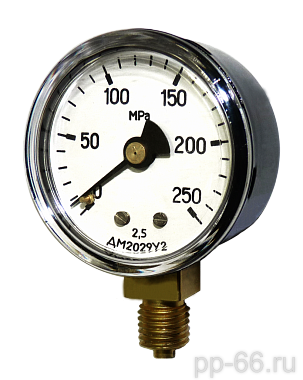

ДМ2029У2 - манометр технический показывающий стандартного исполнения, диапазоны измерений от 0 до 250 кгс/см2, корпус 50 мм, радиальный штуцер без фланцев

ДМ2029У2 - манометр технический показывающий стандартного (общепромышленного) исполнения ТУ 4212-062-00225590-2016

НАЗНАЧЕНИЕ

ДМ2029У2 - манометр  технический показывающий с радиальным расположением штуцера без фланцев, с диаметром корпуса 50 мм, стандартного исполнения ТУ 4212-029-00225590-96 предназначены для непрерывного измерения избыточного давления воды, пара, газа, других жидких и газообразных сред, в том числе кислорода, ацетилена, пропана, бутана, неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов прибора в режиме реального времени.

Приборы используются практически во всех отраслях промышленности, где присутствует такой технологический параметр, как "ДАВЛЕНИЕ".

Устройство, работа и принципиальная схема прибора

• метод измерений : прямого действия;
• функциональное назначение : показывающий;
• форма представления показаний : стрелочный (аналоговый);
• метрологическое назначению : рабочий;
• технологическое назначение : технический общепромышленного исполнения;
• пределы измерений : 0...160 кгс/см2 (0...16 МПа);
• Класс точности : 2,5%;

ДОСТОИНСТВА МАНОМЕТРОВ :

• измерение давления без использования дополнительных источников энергии;
• сравнительная простота и надежность конструкции;
• широкий выбор диапазонов измерений;
• доступная цена;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Пределы измерений :
кгс/см2	0-250
МПа	0-25
Диапазон измерений избыточного давления от 0 до 75% диапазона показаний
Измеряемая среда	воздух; вода; пар; жидкость, газ, в т.ч. кислород, ацетилен, пропан, бутан
Класс точности	2,5
Диаметр показывающей части, мм	50
Расположение штуцера	радиальное (подключение к процессу - снизу)
Степень защиты от влаги и пыли	IP40
Используемые материалы :
корпус	сталь
стекло	литое
манометрическая трубчатая пружина	медный сплав; железно-никелевый сплав (в зависимости от предела измерения и вида среды)
держатель	медный сплав
механизм	медный сплав
Резьба присоединительного штуцера :
метрическая	М12х1,5-6g
дюймовая	G1/4-B
коническая	К1/4
Климатическое исполнение :	У2
Температура окружающего воздуха, °C	от -50 до +60
Устойчивость к механическим воздействиям и вибрациям	манометры выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
Масса прибора, кг, не более	0,1
Габаритные размеры корпуса, мм:	50х50х29,5
Полный средний срок службы, лет, не менее	10
Межповерочный интервал, лет	1
Гарантийный срок эксплуатации (со дня ввода в эксплуатацию)	3

	при необходимости возможно нанесение технологической черты на циферблат (в примечании к заказу обязательно указывается на какой отметке); оптимальный рабочий предел измерений должен находиться в 2/3 шкалы прибора.
	не допускается производить измерение давления горячей среды без устройств, понижающих ее температуру до +60°C.

МАРКИРОВКА МАНОМЕТРОВ :

На циферблат прибора наносят:

• единицу измерений давления;

• класс точности или условное обозначение класса точности;
• условное обозначение рабочего положения прибора, если оно отличается от нормального;
• наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.

На циферблате, корпусе или табличке также наносят:

• условное обозначение прибора;
• знак Государственного реестра — по ГОСТ 8.383;
• логотип роизводителя.


ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Радиальный штуцер без фланца

КОМПЛЕКТ ПОСТАВКИ

ПОВЕРКА ПРИБОРА

• -//- все изделия при выпуске из производства калибруются и поверяются метрологической службой производителя - ОАО Манотомь.
• Служба аккредитована на право поверки средств измерений и зарегистрирована в Реестре под №1004. Шифр поверительного клейма “БПМ”, которое ставится на корпус прибора с тыльной стороны.
• ЦСМ - по требованию потребителя за дополнительную плату* приборы могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
• П.Пас. - по заказу за дополнительную плату* ставится печать поверителя в паспорт прибора.
• № Свид. - по требованию заказчика за дополнительную плату* выдается номерное свидетельство на приборы.

• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 "МЕТОДИКА ПОВЕРКИ".

• Межповерочный интервал - 1 год.

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

• Технические условия ТУ 4212-029-00225590-96
• Свидетельство об утверждении типа средств измерений
• Сертификат соответствия требованиям промышленной безопасности
• Приложение №1
• Приложение №2
• Разрешение на применение


ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заказа на поставку необходимо указать :

• тип прибора (маркировка, модель);
• единицу измерений  (по требованию Заказчика оговаривается наличие предельной отметки шкале (технологическая черта: например, 3/4);
• единицы измерения давления (МПа, кгс/см², бар и т.д.);

• класс точности;
• резьба штуцера;

• наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен);
• дополнительная поверка, калибровка и пломбирование (по требованию потребителя) – ЦСМ, П.П.Пл (оплачивается дополнительно);
• количество приборов.

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при записи или заказе манометра ДМ 2029 с радиальным штуцером для измерения  избыточного давления кислорода для условий эксплуатации У2 с пределом измерений  от 0 до 250 кгс/см2, класса точности 2,5 со степенью защиты от пыли и влаги IP40 с резьбой штуцера М12х1,5 :

ДМ2029У2 250 кгс/см2-кислород ТУ 4212-029-00225590-96

НАЦЕНКИ НА ПРИБОРЫ К БАЗОВОЙ ЦЕНЕ :

ДОПОЛНИТЕЛЬНЫЕ НАЦЕНКИ НА ПРИБОРЫ :

	Если при оформлении заказа возникли трудности с выбором технических характеристик прибора, попробуйте воспользоваться подсказкой в верхней части страницы. Исходя из имеющейся технической задачи, выберите единственный, наиболее подходящий или близкий по значению для каждого из представленных параметров номинал, воспользовавшись соответствующей полосой прокрутки.
	Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• Производитель гарантирует соответствие манометров требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 36 месяцев со дня ввода изделия в эксплуатацию.


	Ориентировочный срок изготовления и готовности к отгрузке - 35-45 календарных дней.
	Транспортная тара (упаковка), в которой осуществляется отгрузка товара,  является невозвратной и оплачивается дополнительно.
	В зависимости от объема заказа возможно предоставление скидки от действующей цены.

Поставка по России - в любой регион.
