МП3-УУ2 - манометр технический показывающий стандартного исполнения, диапазоны измерений от 160 до 600 кгс/см2, корпус 100 мм, радиальный штуцер без фланцев

МП3-У - манометр  технический показывающий с радиальным штуцером без фланцев стандартного (общепромышленного) исполнения ТУ 25-02.180335-84

НАЗНАЧЕНИЕ

МП3-УУ2 - манометры  технические показывающие с радиальным штуцером без фланцев общепромышленного исполнения ТУ 25-02.180335-84 предназначены для непрерывного измерения избыточного давления воды, пара, масла, других жидких и газообразных сред, в том числе кислорода, ацетилена, хладонов-12, -13, -22, -134a, -142, -404а, -502 и т.д., неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов прибора в режиме реального времени.

Приборы используются практически во всех отраслях промышленности, где присутствует такой технологический параметр, как "ДАВЛЕНИЕ".

РАСШИФРОВКА МАРКИРОВКИ ПРИБОРА :

• М - манометр
• П - показывающий

• 3 - код диаметра показывающей части (циферблата) = 100 мм
• У - унифицированный
• У - код климатического исполнения : для макроклиматического района с умеренным климатом

• 2 - код категории размещения : для эксплуатации под навесом.

Устройство, работа и принципиальная схема манометра МП3-У

• метод измерений : прямого действия;
• функциональное назначение : показывающий;
• форма представления показаний : стрелочный (аналоговый);
• метрологическое назначению : рабочий;
• технологическое назначение : технический общепромышленного исполнения;
• пределы измерений : 0-160...600 кгс/см2 (0-16...60 МПа);
• Класс точности : 1,0; 1,5;%;

ДОСТОИНСТВА МАНОМЕТРОВ МП3-УУ2 :

• измерение давления без использования посторонних источников энергии;
• сравнительная простота и надежность конструкции;
• широкий выбор диапазонов измерений;

• доступная цена;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МП3-УУ2 :

Пределы измерений :
кгс/см2	0-160; 0-250; 0-400; 0-600
МПа	0-16; 0-25; 0-40; 0-60
Диапазон измерений избыточного давления от 0 до 75% диапазона показаний
Измеряемая среда	воздух; вода; пар; жидкость, газ, в т.ч. пропан, бутан, кислород, ацетилен, хладон
Класс точности	1,0; 1,5
Диаметр показывающей части, мм	100
Расположение штуцера	радиальное (подключение к процессу - снизу)
Степень защиты от влаги и пыли	IP40 (по заказу IP53, IP54)
Используемые материалы :
корпус	сталь; алюминиевый сплав
стекло	оконное
манометрическая трубчатая пружина	медный сплав; железно-никелевый сплав (в зависимости от предела измерения и вида среды)
держатель	медный сплав; сталь
механизм	медный сплав, нержавеющая сталь, сталь08кп
Резьба присоединительного штуцера :
метрическая	М20х1,5-8g
дюймовая	G1/2-B
коническая	К1/2
Климатические исполнения :	У2; Т2
Температура окружающего воздуха, °C
для У2	от -50 до +60
для Т2	от -50 до +60
Устойчивость к механическим воздействиям и вибрациям	манометры выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
Масса прибора, кг, не более	0,7
Габаритные размеры корпуса, мм:	100х54
Полный средний срок службы, лет, не менее	10
Межповерочный интервал, лет	2
Гарантийный срок эксплуатации (со дня ввода в эксплуатацию)	3

	манометры с диапазоном измерений давления от 160 до 600 кгс/см2 (16...60 МПа) поставляются с демпфером, ввернутым в штуцер прибора, для гашения пульсирующего давления по умолчанию; при необходимости возможно нанесение технологической черты на циферблат (в примечании к заказу обязательно указывается на какой отметке); оптимальный рабочий предел измерений должен находиться в 2/3 шкалы прибора.
	не допускается производить измерение давления горячей среды без устройств, понижающих ее температуру до +60°C.

МАРКИРОВКА МАНОМЕТРОВ МП3-У :

На циферблат прибора наносят:

• единицу измерений давления;

• класс точности или условное обозначение класса точности (например: 1,5 или 1,5-1,0-1,5);
• условное обозначение рабочего положения прибора, если оно отличается от нормального;
• наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.

На циферблате, корпусе или табличке также наносят:

• условное обозначение прибора;
• знак Государственного реестра — по ГОСТ 8.383;
• товарный знак предприятия-изготовителя.

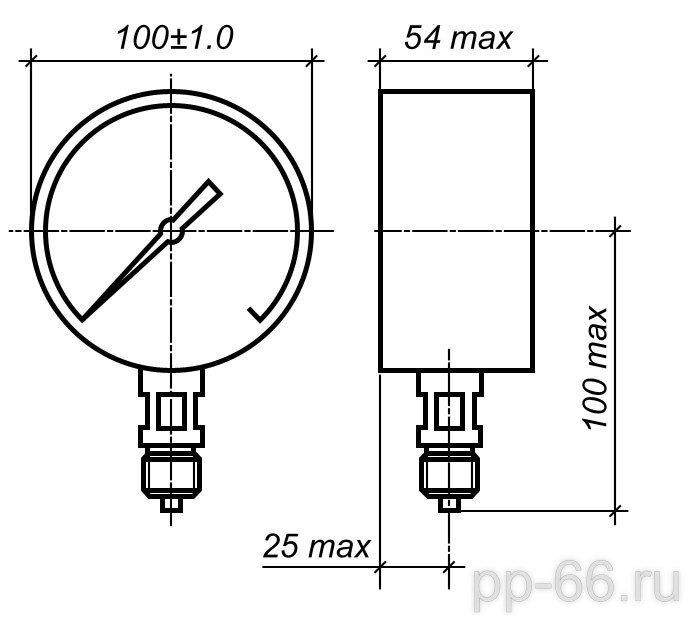

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МП3-УУ2

Радиальное расположение штуцера без фланца

Присоединительный штуцер

• ОБМ-1-100; МТП-100.

• МП3-У-1 (АО Теплоконтроль); ТМ-510Р (ЗАО Росма); МП3-Уф (ПО Физтех); МП3-Ум (ПО Прибор); МП-100 (Юмас); ДМ-02-100 (Метер); ДМ-05-100 (ПАО Стеклоприбор); МТ-3И (Спецтехприбор); ДМ-1001 (ЧЧЗ Восток); WIKA 111.10-100; WIKA 111.12-100;

КОМПЛЕКТ ПОСТАВКИ

ПОВЕРКА ПРИБОРА

• -//- все манометры при выпуске из производства калибруются и поверяются метрологической службой производителя - ОАО Манотомь.
• Служба аккредитована на право поверки средств измерений и зарегистрирована в Реестре под №1004. Шифр поверительного клейма “БПМ”, которое ставится на корпус прибора с тыльной стороны.
• ЦСМ - по требованию потребителя за дополнительную плату* приборы могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации".
• П.Пас. - по заказу за дополнительную плату* ставится печать поверителя в паспорт прибора.
• № Свид. - по требованию заказчика за дополнительную плату* выдается номерное свидетельство на приборы.

• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 "МЕТОДИКА ПОВЕРКИ".

• Межповерочный интервал - 2 года.

НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

• Технические условия 25-02.180335-84

• Руководство по эксплуатации 5Ш0.283.273 РЭ
• Паспорт

• Свидетельство об утверждении типа средств измерений RU.С.30.004.А № 58738
• Письмо о пролонгации
• Сертификат соответствия требованиям промышленной безопасности № СДС.ТТПБ.1.00076
• Приложение 1
• Приложение 2
• Разрешение на применение


ОПРОСНЫЙ ЛИСТ ЗАКАЗА

При оформлении заказа на поставку технических показывающих манометров МП3У необходимо указывать :

• тип прибора (маркировка, модель);
• верхнее значение диапазона показаний - рабочее избыточное давление (P изб) (по требованию Заказчика оговаривается наличие предельной отметки шкале (технологическая черта): например, 2/3);
• единицы измерения давления (МПа, кгс/см² и т.д.);

• климатическое исполнение и категорию размещения прибора в соответствии с ГОСТ 15150;
• класс точности;
• резьба штуцера;

• наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона);
• степень защиты от пыли и влаги (IP) в соответствие с ГОСТ 14254;
• дополнительная поверка, калибровка и пломбирование (по требованию потребителя) – ЦСМ, П.П.Пл (оплачивается дополнительно);
• количество приборов.

ОБРАЗЕЦ ЗАКАЗА

Пример обозначения при записи или заказе манометра МП3-У для измерения  избыточного давления воды для условий эксплуатации У2 с пределом измерений  от 0 до 250 кгс/см2, класса точности 1,0, со степенью защиты от пыли и влаги IP40 с резьбой штуцера М20*1,5 с демпфером :

• МП3-УУ2 250 кгс/см2-1,0-Д ТУ 25-02.180335-84

НАЦЕНКИ НА МАНОМЕТРЫ МП3-У К БАЗОВОЙ ЦЕНЕ :

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ И НАЦЕНКИ НА МАНОМЕТРЫ МП3-У :

	Если при оформлении заказа возникли трудности с выбором технических характеристик прибора, попробуйте воспользоваться подсказкой в верхней части страницы. Исходя из имеющейся технической задачи, выберите единственный, наиболее подходящий или близкий по значению для каждого из представленных параметров номинал, воспользовавшись соответствующей полосой прокрутки.
	Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• Производитель гарантирует соответствие манометров МП-3У требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
• Гарантийный срок эксплуатации 36 месяцев со дня ввода изделия в эксплуатацию.


	Ориентировочный срок изготовления и готовности к отгрузке - 25-30 рабочих дней.
	В зависимости от объема заказа возможно предоставление скидки от действующей цены.
	Поставка по России - в любой регион.
