Сапфир-22ДГ-Вн-2540-01; -02 - преобразователи гидростатического давления взрывозащищенные аналоговые с токовым выходом ТУ 25-02.100431-2007
НАЗНАЧЕНИЕ
Сапфир-22ДГ-Вн-2540-01 (-02)ТУ 25-02.100431-2007 - аналоговый взрывозащищенный преобразователь гидростатического давления - стационарный прибор, предназначенный для работы в системах автоматического контроля, регулирования и управления технологическими процессами, обеспечивающий непрерывное преобразование измеряемого давления жидких нейтральных и агрессивных сред в унифицированный токовый выходной сигнал для дистанционной передачи.
Прибор может применяться для преобразования значений уровня жидкости в унифицированный токовый сигнал.
Измерительные преобразователи Сапфир-22-Вн-ДГ-2540 используются для работы со вторичными регистрирующими и показывающими приборами с функциями регулирования и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от стандартного унифицированного выходного сигнала 0-5 (5-0) или 4-20 (20-4) mA постоянного тока.
Изделия данной серии относятся к изделиям ГСП.
РАСШИФРОВКА МАРКИРОВКИ :
Сапфир-22 - общее обозначение серии преобразователей
Д - давление
Г - гидростатическое
Вн - взрывонепроницаемый (степень защиты оболочки прибора)
2540 - номер модели
01 или 02 - код исполнения прибора по применяемым материалам
ДОСТОИНСТВА ПРИБОРОВ Сапфир-22ДГ-Вн-2540 :
относительная простота и надежность конструкции;
относительно небольшие габаритные размеры;
высокий класс точности;
возможность передачи токового выходного сигнала на большие расстояния без погрешности и потерь;
возможность установки во взрывоопасных зонах (кроме исполнения "кислород");
возможность измерения параметров агрессивных сред;
доступная цена.
УСТРОЙСТВО И РАБОТА ПРИБОРОВ
Принцип действия преобразователя Сапфир-22-ДГ-Вн-2540 - тензорезестивный и основан на использовании тензоэффекта в полупроводниковом материале - тензорезисторе.
Под действием измеряемого гидростатического давления изменяется степень напряженного состояния вмонтированного тензорезистора. Его электрическое сопротивление изменяется пропорционально деформирующей силе.
Сигнал тензодатчика преобразуется в электрический выходной сигнал стандартного значения электронным устройством.
В качестве чувствительного элемента у преобразователей данной серии используется пластина монокристаллического сапфира с кремниевыми пленочными тензорезисторами, связанными с измерительной мембраной.
Преобразователь состоит из измерительного блока и электронного устройства. В зависимости от пределов измерений используются рычажно-мембранные и мембранные тензомодули измерительных блоков.

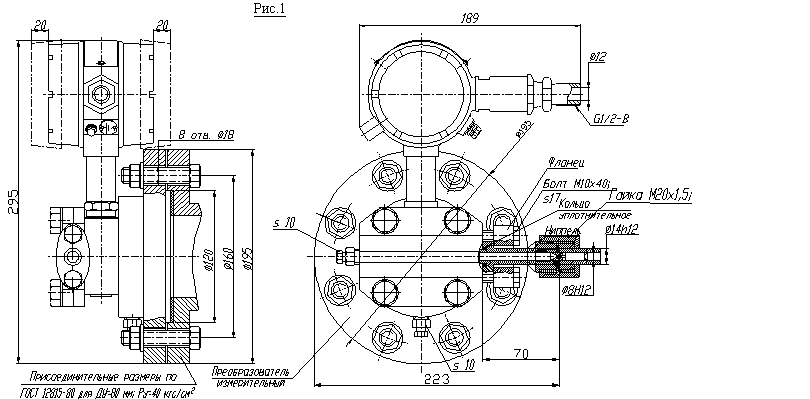

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИБОРОВ Сапфир-22ДГ-Вн-2540 :
Схема преобразователя гидростатического давления Сапфир-22-ДГ-Вн-2540.
Мембранный тензопреобразователь 4 размещен внутри корпуса 8 и отделен от измеряемой среды металлическими гофрированными мембранами 7.
Внутренние полости 6 и 10 заполнены кремнийорганической жидкостью. Фланцы 9 уплотнены прокладками 3. Измеряемая разность давлений воздействует на мембраны 7 и через жидкость воздействует на мембрану тензопреобразователя, вызывая изменение сопротивления тензорезисторов.
Электрический сигнал от тензопреобразователя передается из измерительного блока в электронное устройство 1 через гермоввод 2.
Преобразователи давления Сапфир-Вн-ДГ-2540-01 (-02) имеет взрывозащищенное исполнение, вид взрывозащиты - сочетание «специальный вид взрывозащиты» и «взрывонепроницаемая оболочка» (маркировка по взрывозащите Iexsd ПВТ4/Н2 ) и могут применяться во взрывоопасных зонах помещений и наружных установок (за исключением исполнения "кислород") согласно требованиям главы 7-3 ПУЭ или других нормативно-технических документов, определяющих применяемость электрооборудования во взрывоопасных средах, образуемых взрывоопасными смесями паров и газов с воздухом категории до ПВ группы до Т4 включительно и категории ПС группы Т1 по ГОСТ 12.1.011-78.
Преобразователь Сапфир-22ДГ-Вн-2540 имеет устройство, позволяющее перенастраивать их на любой из пределов измерений, предусмотренных для данной модели, а также перенастраивать их на смещенный диапазон измерений с установкой начального предельного значения выходного сигнала.
При выпуске из производства прибор настраивается на верхний предел измерений, выбираемый в соответствии с заказом, при этом нижний предел измерений равен нулю.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сапфир-22ДГ-Вн-2540 :
Верхний предел измерений, кПа:
40; 60; 100; 160; 250
Рабочее избыточное давление, МПа
4
Выходные сигналы постоянного тока, мА,
0-5; 4-20; 5-0; 20-4
вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной погрешности
СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ Сапфир-22ДГ-Вн-2540 :
Схема подключения по четырехпроводной линии связи с предельными значениями выходного сигнала 0-5 мА
Схема подключения по четырехпроводной линии связи с предельными значениями выходного сигнала 4-20 мА
Схема подключения по двухпроводной линии связи с предельными значениями выходного сигнала 4-20 мА
Перемычка между клеммами 1 и 5 устанавливается при изготовлении преобразователя с предельными значениями выходного сигнала 4 и 20 мА
ПР - преобразователь;
G - источник питания постоянного тока;
Rh - сопротивление нагрузки.
КОМПЛЕКТ ПОСТАВКИ
Преобразователь Сапфир-22-Вн-ДД-2540 ТУ 25-02.100431-2007
1 шт.
Руководство по эксплуатации
1 экз.
Паспорт (инструкция)
1 экз.
Методика поверки
1 комп.
За дополнительную плату :
Руководство по среднему ремонту
1 экз.
ПОВЕРКА ПРИБОРА
-//- все изделия при выпуске из производства калибруются и поверяются метрологической службой завода-изготовителя - ОАО Теплоконтроль, г. Казань.
Преобразователи подлежат поверке в соответствии с требованиями МИ 1997-89. Поверка производится не реже одного раза в год в сроки, устанавливаемые в зависимости от условии эксплуатации, а также после перенастройки преобразователя на другой диапазон измерении или после его ремонта.
Установка начального значения выходного сигнала преобразователя производится при отсутствии взрывоопасной смеси в месте установки преобразователя.
При оформлении заявки на поставку измерительного преобразователя гидростатического давления Сапфир-22-Вн-ДГ-2540, необходимо указать :
Сокращенное наименование преобразователя
Модель
При заказе преобразователя для измерения газообразного кислорода - код "К"; для искробезопасного исполнения - "Ех"
Обозначение исполнения по материалам (-01 или 02)
Обозначение климатического исполнения
Верхний предел измерений с указанием единицы измерения
Код выходного сигнала
Код монтажных частей
Код варианта установки при монтаже (Пл или Тр)
Код разъема - "Р" (указывается только при заказе преобразователя в невзрывозащищенном исполнении). Если при заказе не указан код разъема "Р", преобразователи поставляются во взрывозащищенном исполнении.
Пределы температуры окружающего воздуха, отличные от установленных для основных вариантов исполнений
ОБРАЗЕЦ ЗАКАЗА
Пример обозначения при записи или заказе преобразователя гидростатического давления Сапфир-22ДГ-Вн, модель 2540, верхний предел измерений 100 кПа, предельно допускаемое рабочее избыточное давление 4.0 МПа, с мембранами из сплава 36НХТЮ, с фланцами из нержавеющей стали, имеющий вид климатического исполнения УХЛ*3.1, для работы при температуре окружающего воздуха от +1 до +80°С, с выходным сигналом 4-20 мА, с ниппелями под накидную гайку М20*1,5, вариант установки преобразователя - на плите :
Сапфир-22-ДГ-Вн-2540-02-УХЛ*3.1-100 кПа-4 МПа-05-М20*1,5-Пл ТУ 25-02.100431-2007
НАЦЕНКИ НА ПРИБОРЫ К БАЗОВОЙ ЦЕНЕ :
+10%
исполнение У категории 2 для работы при температуре от минус 30 до плюс 50°С;
+15%
исполнение У категории 2 для работы при температуре от минус 50 до плюс 80°С;
+20%
Исполнение Т* категории 3 для работы при температуре от минус 10 до плюс 55°С;
+25%
Исполнение Т* категории 3 для работы при температуре от минус 20 до плюс 80°С;
+30%
исполнение "КИСЛОРОД"
Если при оформлении заказа возникли трудности с выбором технических характеристик прибора, попробуйте воспользоваться подсказкой в верхней части страницы.
Исходя из имеющейся технической задачи, выберите единственный, наиболее подходящий или близкий по значению для каждого из представленных параметров номинал, воспользовавшись соответствующей полосой прокрутки.
Перед отправкой заказа не забудьте приложить реквизиты Покупателя-Грузополучателя для выставления счета. Можно так же указать желаемый способ отгрузки товара
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует соответствие преобразователя Сапфир-22ДГ-Вн-2540 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования, монтажа.
Гарантийный срок эксплуатации 18 месяцев со дня ввода изделия в эксплуатацию.
Ориентировочный срок изготовления и готовности к отгрузке - 35-45 календарных дней.
Транспортная тара (упаковка), в которой осуществляется отгрузка товара, является невозвратной и оплачивается дополнительно.
В зависимости от объема заказа возможно предоставление скидки от действующей цены.
